Tažná spojka WW 30-K+Z 3000 kg + sada redukcí pr. 35/40/45/50 mm
- Kompletní specifikace
- Komentáře 0
- Tažná spojka WW 30-K+Z 3000 kg + sada redukcí pr. 35/40/45/50 mmNA OBJEDNÁNÍ U DODAVATELE2 072,00 Kč/ ks1 712,40 Kč bez DPH
Výrobce: WINTERHOFF
Pro přívěsy: brzděné
Pro přívěs o maximální hmotnosti: 3000kg
Montážní otvory – průměr: 12,5mm (pro šrouby M12)
Montážní otvory – umístění: univerzální
Stiskací pojistka otevírání tažné spojky: ano
Parametry:
Tažná kulová spojka je vhodná pro použití u přívěsů s maximální celkovou hmotností
nepřevyšující 3 000 kg. Maximální povolené svislé zatížení tažného zařízení je 150 kg.
Montáž:
Spojovací zařízení je určeno pro přímou montáž na tažné trubky o průměru 50 mm. S
využitím přiložených vymezovacích podložek je možné ji osadit rovněž na tažné trubky
menších rozměrů:
průměr 46 mm (s použitím podložky o síle 2 mm)
průměr 45 mm (s použitím podložky o síle 2,5 mm)
průměr 40 mm (s použitím podložky o síle 5 m)
průměr 35 mm (s použitím podložek o síle 5mm + 2,5 mm)
Tažnou spojku lze namontovat pomocí šroubů umístěných křížem, anebo podélně. V
případě mnontáže šroubů křížem je rozteč děr 40 mm, pro montáž podélně ("vedle
sebe") je rozteč 50 - 54 mm. V případě montáže podél použijte přibalený šroub
M12x90 s podložkami na obou stranách a samojistnou maticí v přední části tažné
spojky a šroub M12x80 se samojistnou maticí v zadní části. V případě montáže pomocí
šroubů křížem použijte pro vodorovné uchycení přibalený šroub M12x90 s podložkami na
obou stranách a samojistnou maticí a pro svislé uchycení přiložený šroub M12x80 se
sedlovou položkou* a samojistnou maticí. Přiložené samojistné matice lze použít pouze
jednou. Při opakované montáži tažné spojky je třeba je vyměnit za nové.

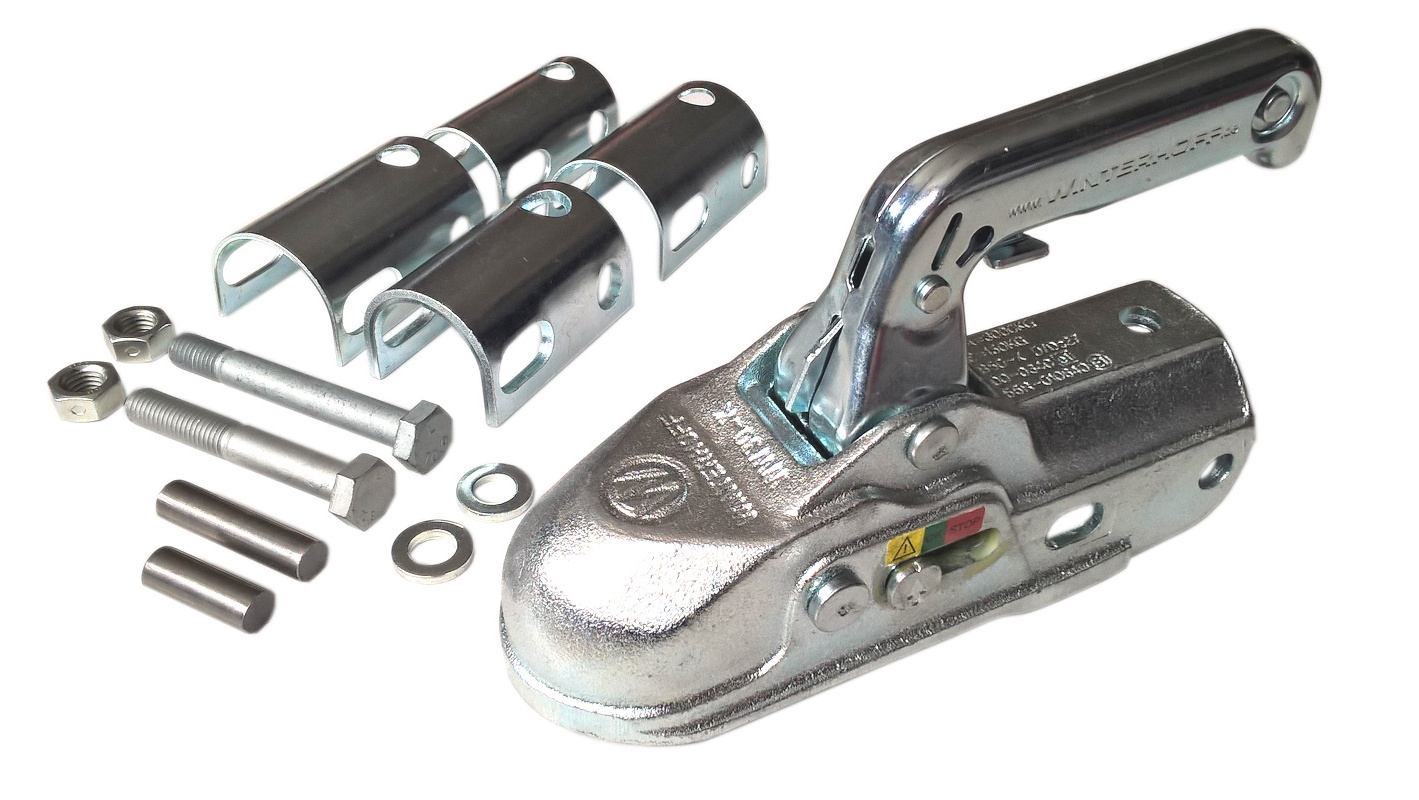

Obsah balení:
1x Tažná spojka WW-30
4x vymezovací podložka
1x šroub M12x90
1x šroub M12 x 80
2x jednorázová samojistící matice M12
2x podložka pod matici M12
1x pomocný čep pro uchycení tlumiče 12x34 mm
1x pomocný čep pro uchycení tlumiče 12x49 mm
*sedlová podložka M12 není součástí balení. Při použití tažné spojky s uchycením pomocí
šroubů křížem je zpravidla přítomna na svislém šroubu. V našem e-shopu ji lze
samostatně objednat pod číslem 150028
