Tažná spojka AL-KO Profi AK 351, 3500 kg, 60 mm, H16 + šrouby + zámek

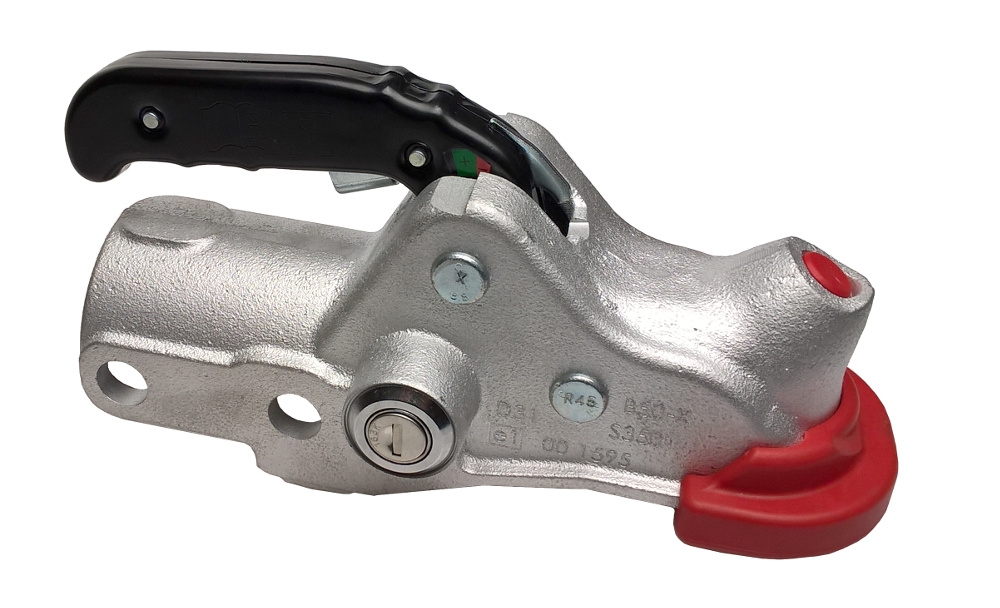

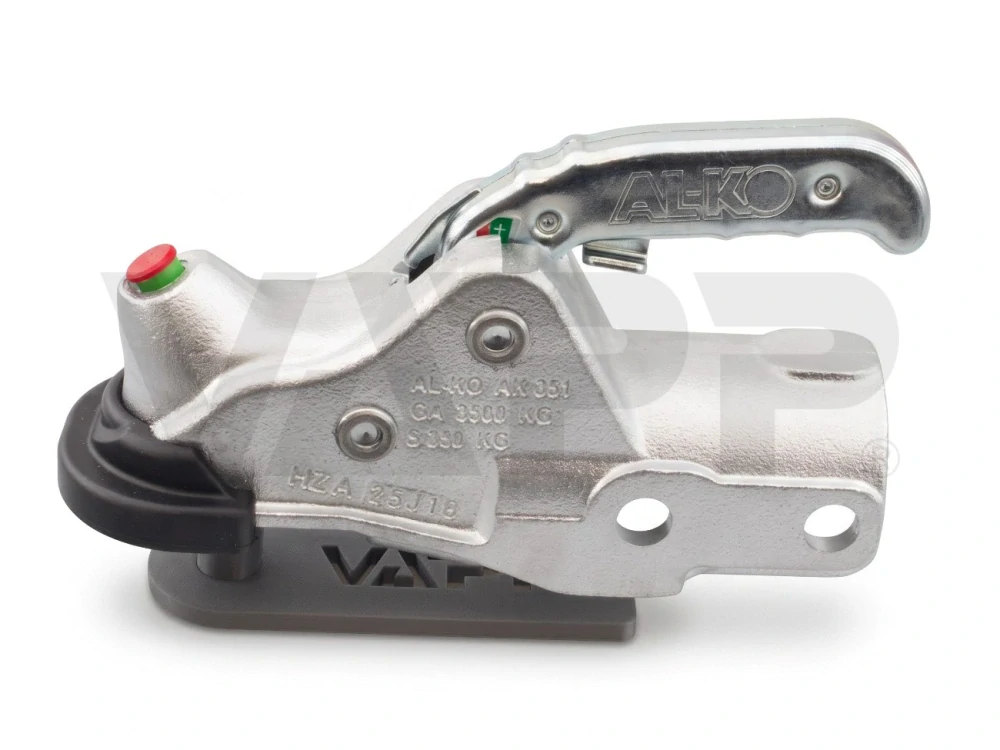

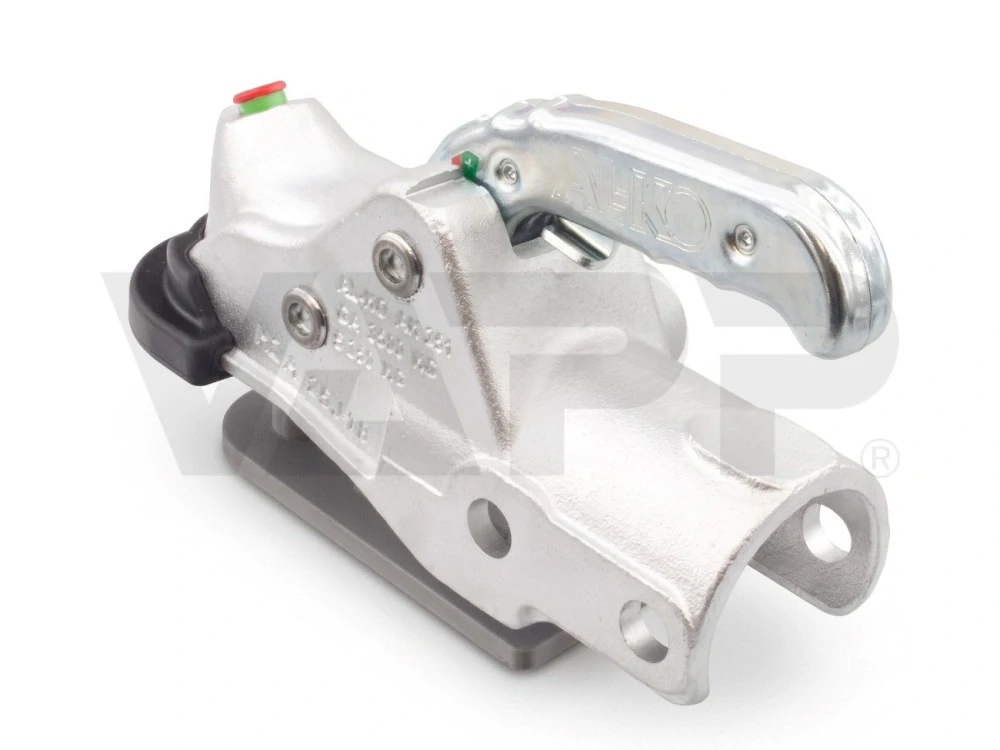

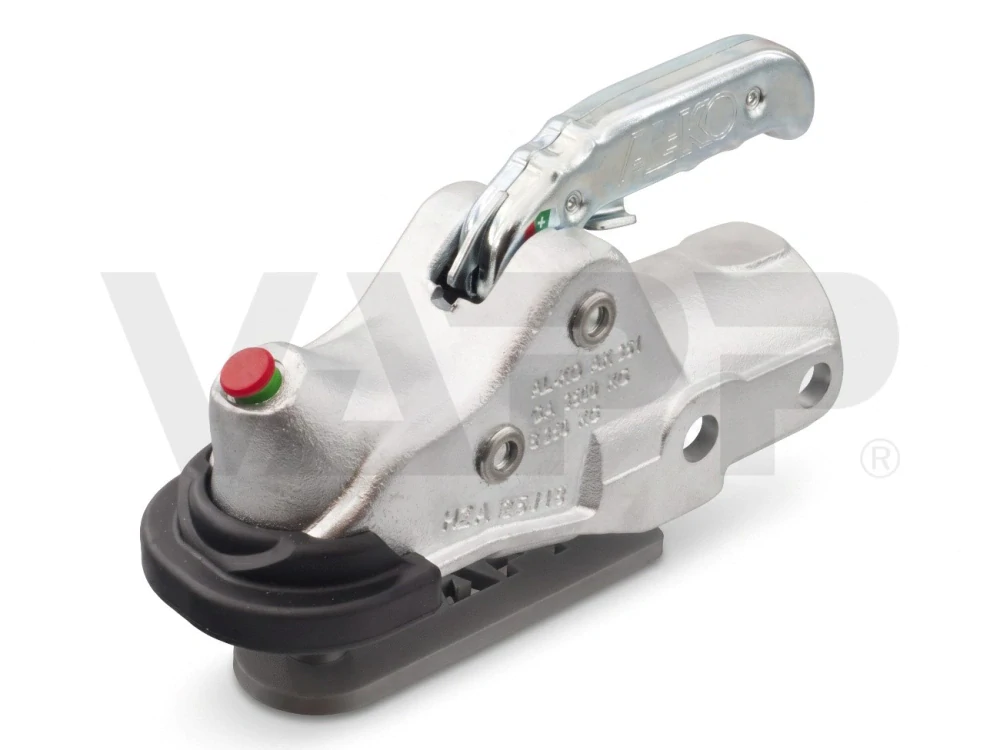

ažná spojka AL-KO AK 351 z produktové řady AL-KO Premium Profi nahrazuje dnes již nevyráběný model tažné spojky AL-KO AK 350. Stejně jako modelu AK 300 má robustní tělo z litinového odlitku, které je nově opatřeno přípravou pro vestavbu integrovaného zámku, vylepšený závěr a ovládací madlo se stiskací pojistkou. Model AK 351 je vybavený předním indikátorem správného zapojení (nasazení na kulový čep) a ukazatelem míry opotřebení kulového spoje. Výřezy v okraji spojky umožňují osazení hrany tažné spojky tzv. Soft Dockem - pružným gumovým chráničem.

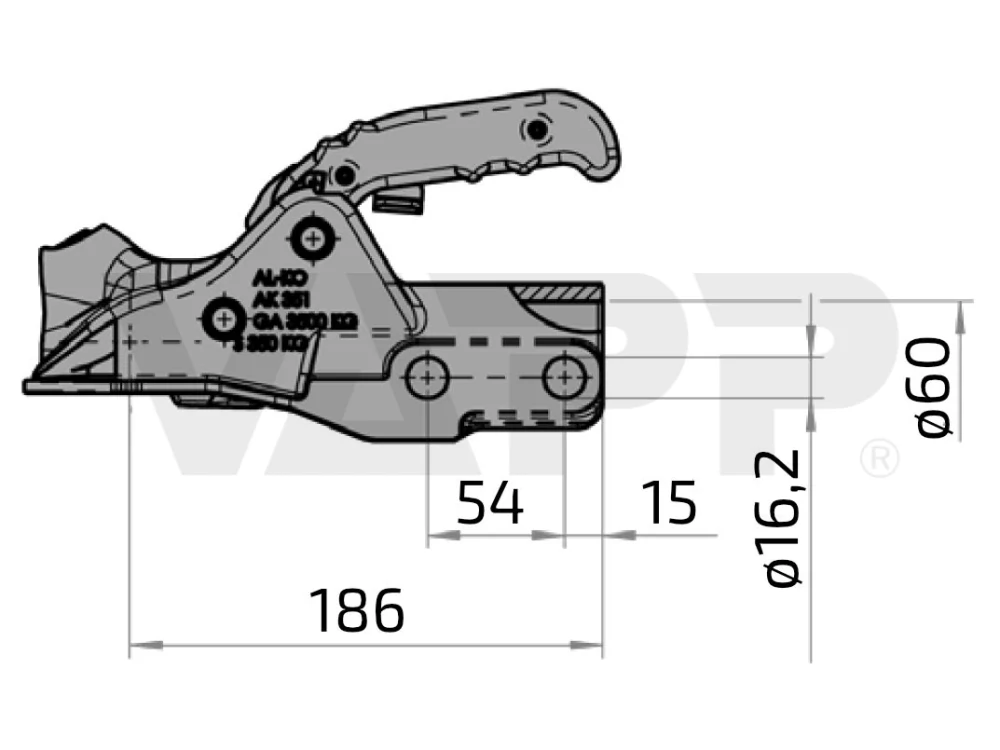

Tažná spojka AL-KO AK 351 je určená pro montáž na trubku nájezdové brzdy o průměru 60 mm (např. AL-KO 2,8VB, Profi V 3500 a další). V případě montáže na trubku o menším průměru je nutné použít redukční vložky. Spojka je určená pro nájezdové brzdy AL-KO s uchycením dvěma šrouby M16 horizontálně v rozteči 54 mm. Lze jí však osadit i na jiné brzdy se stejným úchytem.

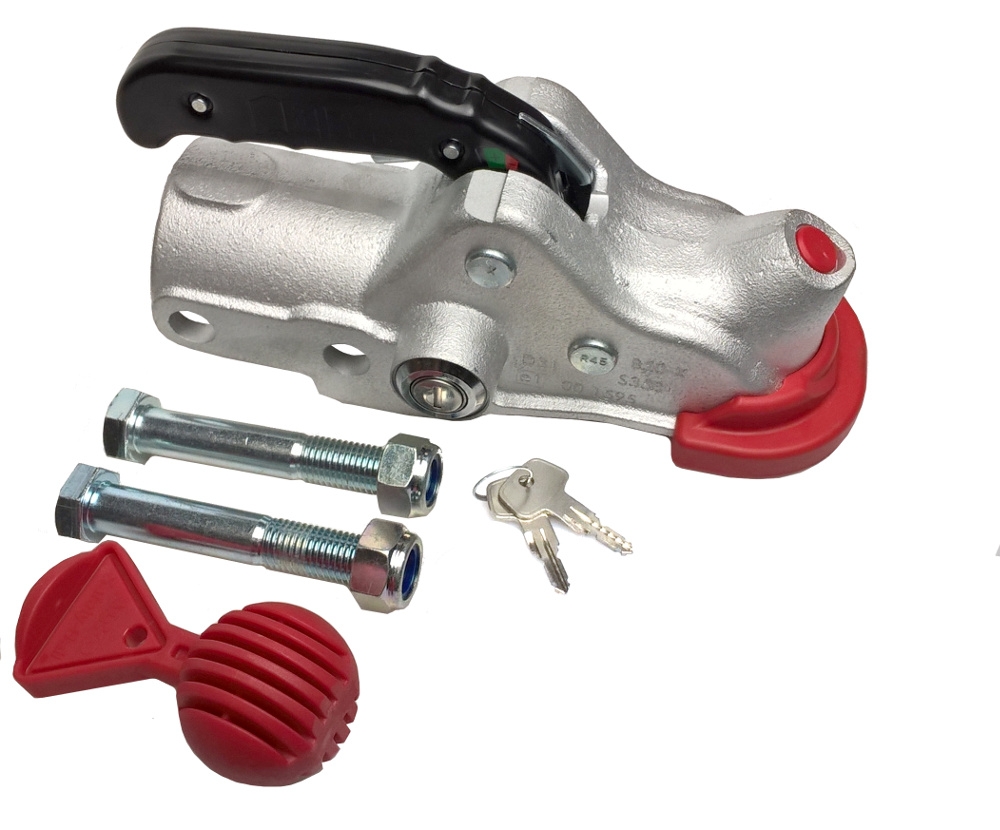

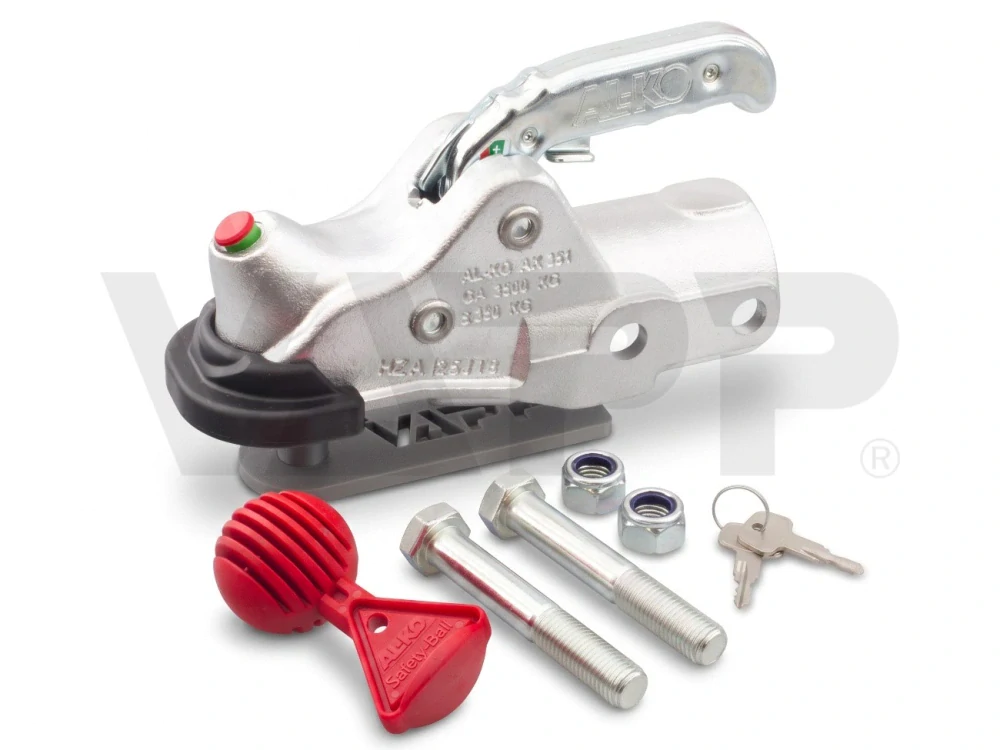

• Součástí dodávky je samostatná tažná spojka včetně indikátoru správného zapojení a ukazatele míry opotřebení, AL-KO Soft Dock - gumová ochrana přední hrany spojky, montážní šrouby se samojistnými maticemi a integrovaný zámek se dvěma klíči a bezpečnostní kulovou vložkou.
• Tažná spojka je opatřena šachtou pro montáž integrovaného zámku. Šachta je krytá plastovou záslepkou, po jejímž odstranění lze snadno namontovat zámek. Zámek není součástí dodávky.
• Tažnou spojku lze objednat i pouze se Soft Dock a montážními rouby - obj. č. 60025 nebo v setu se Soft Dock, montážními šrouby a redukčními vložkami pro montáž na trubku pr. 50 mm obj. č. 100386.

UPOZORNĚNÍ:

Ukazatel míry opotřebení na tažné spojce signalizuje opotřebení kulového spoje, nikoliv pouze opotřebení samotné tažné spojky. Pokud ryska ukazatele směřuje do červeného pole označeného znaménkem "-", znamená to jednu z následujícíh možnosti:

• Je nadměrně opotřebená tažná spojka. Kulový čep po kontrole měrkou nebo posuvným měřítkem nevykazuje nadměrnou míru opotřebení nebo nepravidelné opotřebení. Řešením je výměna tažné spojky.
• Je nadměrně opotřebený kulový čep (koule) tažného zařízení. Tažná spojka zapojená na neopotřebený kulový čep má rysku ukazatele míry opotřebení v zeleném poli označeném "+". Měrka pro kontrolu míry opotřebení kulového čepu propadne přes kouli. Řešením je výměna kulového čepu tažného zařízení.
• Je opotřebený kulový čep (koule) i tažná spojka. Tažná spojka při zapojení na neopotřebenou kouli má rysku ukazatele míry opotřebení v červeném poli "-" a měrka pro kontrolu míry opotřebení kulového čepu propadne přes kouli. Řešením je výměna obou součástí. I přesto, že ukazatel míry opotřebení může ukazovat do zeleného pole po výměně pouze jedné součásti, není takové spojení bezpečné.
• Je nesprávně uzavřený nebo poškozený mechanismus uzávěru tažné spojky. To může být způsobeno nedostatečným promazáním pohyblivých částí nebo poškozením uzavíracího mechanismu. Doporučujeme kontrolu v odborném servisu.

Pro minimalizaci opotřebení tažné spojky i tažné koule je nutné udržovat kulový spoj čistý a promazaný. V pravidelných intervalech očistěte kouli i vnitřek tažné spojky od všech nečistot a zbytků mazacího tuku a naneste novou vrstvu neznečištěné vazelíny. Prach a nečistoty, které během provozu ulpí v mazacím tuku přispívají k rychlejšímu opotřebení (obroušení) koule i uložení tažné spojky. K velmi rychlému opotřebení vede také provozování kulového spoje bez mazacího tuku nebo nedostatečně namazaného.

||| Kompatibilní s ETI: 807047, 807050, 807049, 807048, 807045, 807046, 807120, 807036, 807051, 807069, 811915 |||
