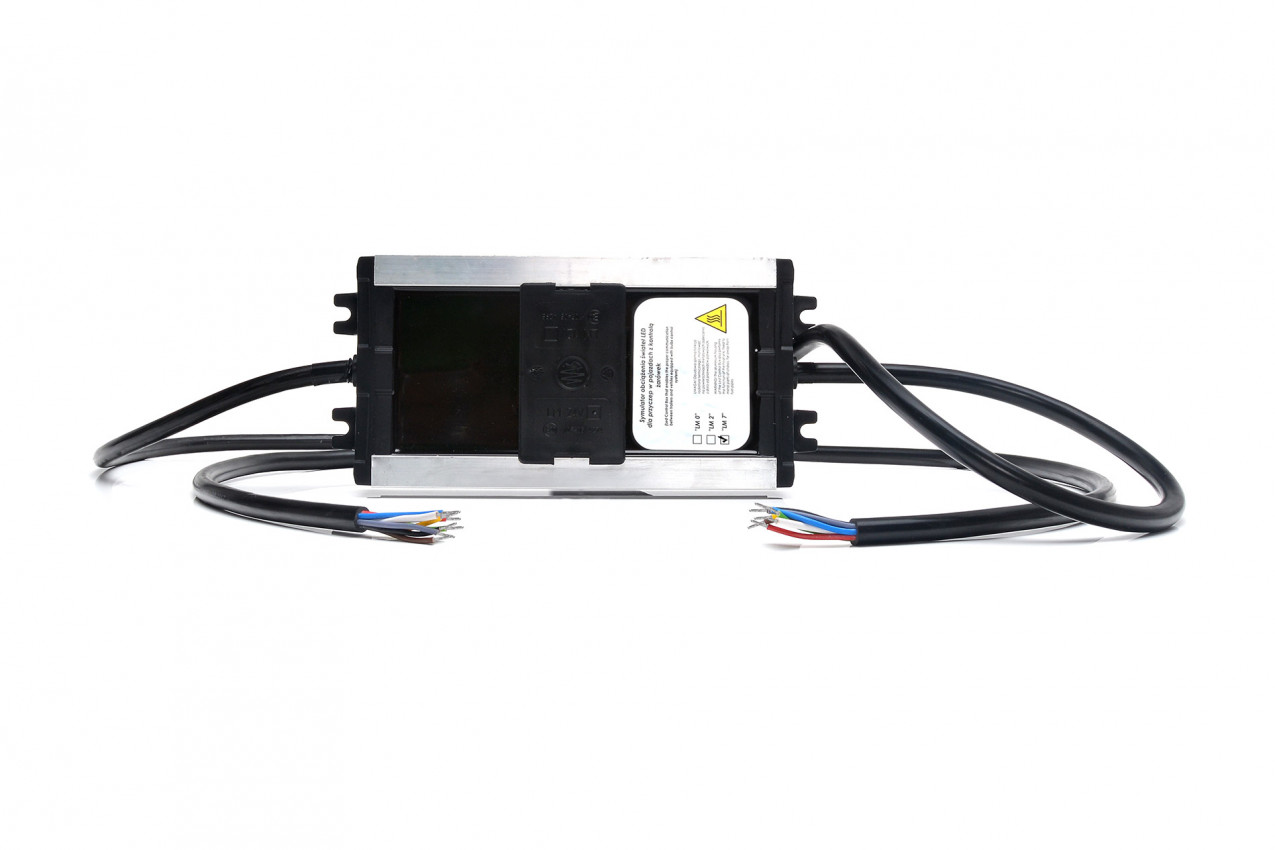

Kontrolbox WAS 24V, bez zástrčky a zásuvky, kontrola blinkrů

Kontrolní jednotka WAS LM7 ke sdruženým LED diodovým svítilnám přívěsu simuluje provoz běžných žárovkových svítilen pro elektroniku tažného automobilu, která kontroluje osvětlení přívěsu pro moderní LED diodové osvětlení s nízkým odběrem

Jednou z výhod stále používaného LED diodového osvětlení přívěsů je jeho velmi malá spotřeba při vysoké svítivosti. Bohužel elektronika některých tažných automobilů, která kontroluje i správnou funkci osvětlení přívěsu není na tak nízké odběry přívěsu připravená a je přednastavená pouze pro mnohem vyšší proudové odběry klasických žárovek. LED svítilny přívěsu pak díky jejich velmi nízké spotřebě takovýto tažný automobil detekuje jako vadné žárovky a palubní počítač zahlásí chybu, eventuálně odpojí přívod proudu do zásuvky tažného zařízení. Právě pro tyto případy je určená kontrolní jednotka připojená mezi tažný automobil a přívěs. Kontrolní jednotka nasimuluje elektronice tažného vozu zátěž běžné žárovky a provoz připojené LED diodové svítilny je tak bezproblémový. Kontrolní jednotka je pak schopná přenášet do palubního počítače tažného automobilu i případnou závadu směrových svítilen LED diodové svítilny.

Charakteristika:

Kontrol box simuluje zátěž až pro 7 funkcí osvětlení přívěsu (L + P obrys. Světlo, L + P blinkr, brzdová světla, mlhovka, couvačka)
Uveďte závad na blinkrech
Homologace E20 10R-05 4274
Pro vozidlo s provozním napětím 24V
Pracovní teplota od -40 ° C do 55 ° C

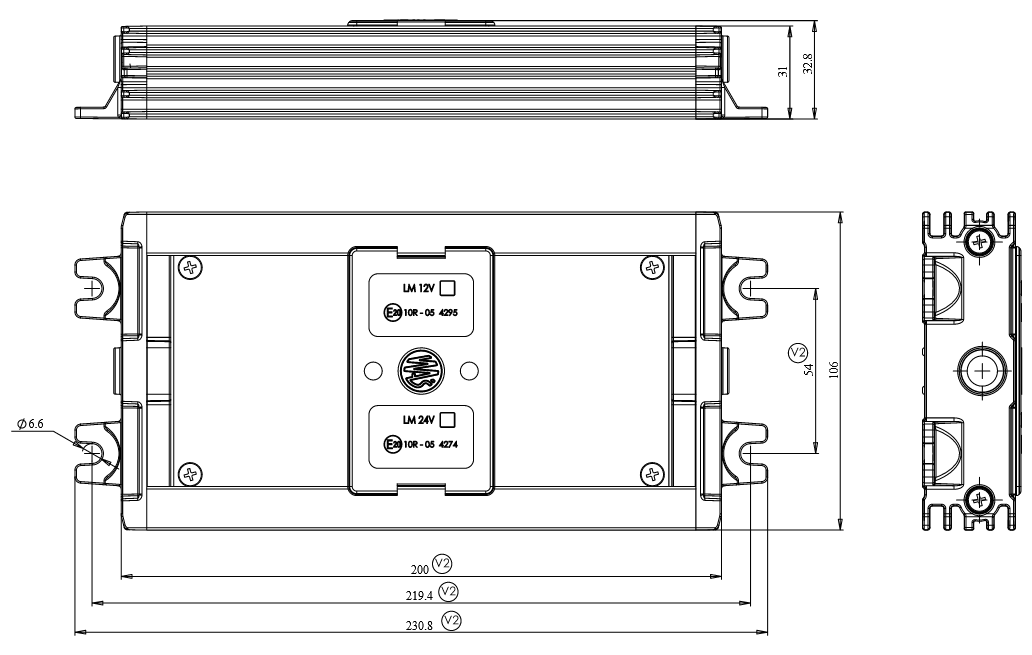

Zařízení se upevňuje k rámu přívěsu čtyřmi šrouby.

Simuluje zátěž:

2x21 W (blinkry)

Indikace závad:

50 mA (blinkry)
10mA (obrysová světla)
50mA (brzdová světla)
50mA (mlhové světlo)
50mA (couvací světlo)

Maximální výstupní proud:

400 mA

Vstup:

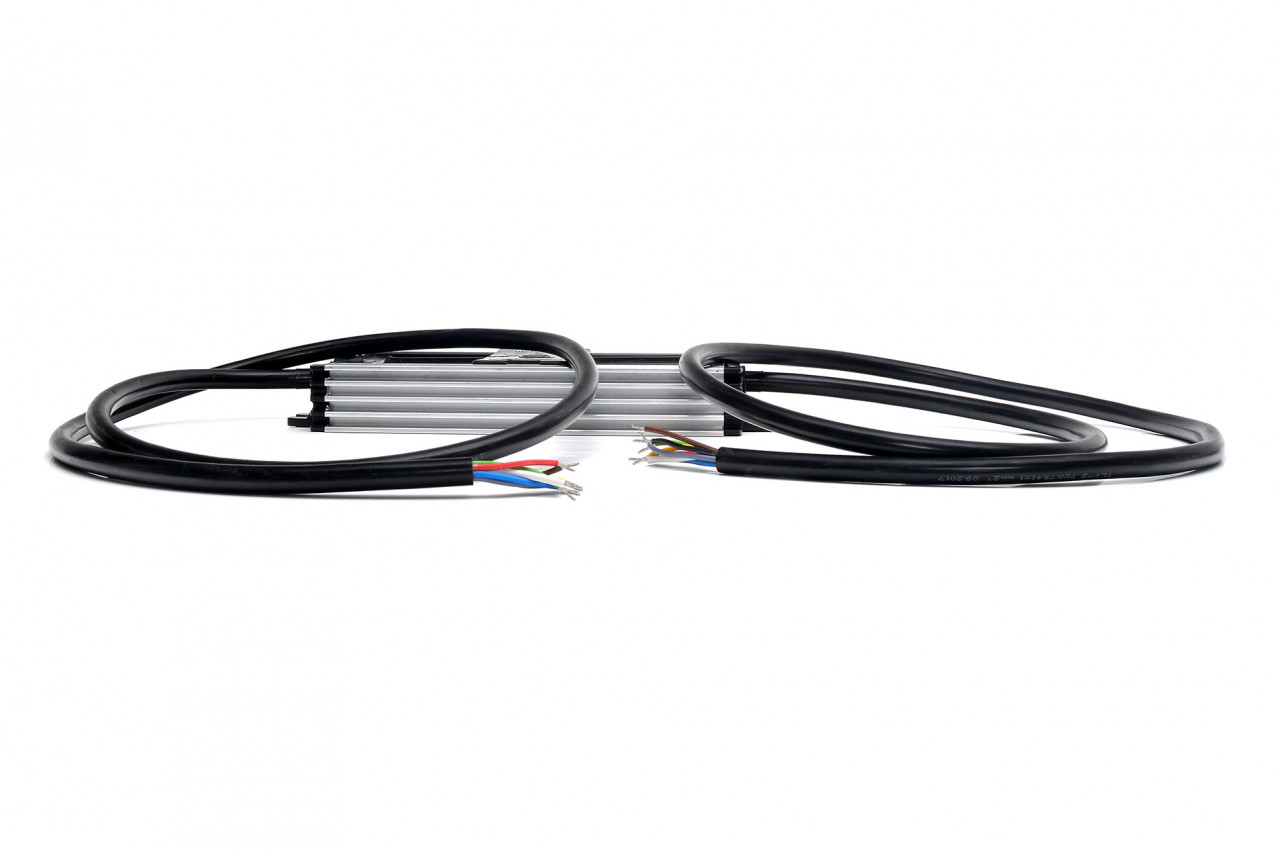

Kabel 7x0,75mm² + 1x1mm² (kostra) nebo délka 1m

Výstup:

Kabel 7x0,75mm² + 1x1mm² (kostra) nebo délka 1m

POZOR! Zařízení je určeno pro vozidlo o provozním napětí 24V
